[線上評圖]88敷地繪圖-都市環境共生住宅社區規劃

文章ricky100422 » 2010 9月 29 (週三) 2:27 am



贊助商連結

建築師考試新生的我,二週前畫了"古蹟周邊住商更新開發敷地規劃",這一次畫了一個大街廓的基地,基地長度300~350*寬度110,又再一次的挑戰自己,貼到這還請各位建築先進撥空給我批評指教。
我這次的規劃構想:
1. 基地長度很長,於是我就將基地分割,切出社區的道路系統,中軸焦點以圓環做社區雕塑做標誌意向,並利用圓環作為車輛分流,減少外部原本已擁塞的15m道路負擔。
2.垂直向社區通路,除了作為社區使用外,並可作為學校之通學道,也是在減輕8m道路的負擔,社區入口做角地的退縮,在校門口前圍成一個廣場,對學校做出善意的回應。
3.基地分為許多的鄰里單元,鄰里單元間都是以圍塑意向作為設計。
4.將交通系統分為車行道路系統、外部人行沿街步道、內部人行野趣小徑。
5.以圓環作為整個社區最大的圍塑空間,將社區公共空間設置在周圍,住宅私密與開放公共服務做區塊的區隔。
圖檔
圖檔
圖檔
圖檔
圖檔
圖檔
圖檔
圖檔
圖檔[url][/url]

加入建築人討論區粉絲團
ricky100422

文章: 7
註冊時間: 2010 9月 11 (週六) 8:23 pm
來自: 台灣高雄

能挑戰一下自己嗎?

文章陳明城 » 2010 10月 04 (週一) 9:47 pm

我在事務所上班,都做建設公司的案子,我畫的太死板了,一眼就讓人瞧出。

是,建築師考試希望看到你有想法、有熱情,能針對所給的環境作良善的規劃回應。

不只在交通動線上,還希望在開放空間上(廣場、綠地...等)、量體圍封上、造型上....等看到你專業的表現。

那麼─你願挑戰一下自己嗎?──重畫一張!
頭像
陳明城

文章: 3144
註冊時間: 2009 2月 21 (週六) 8:04 pm
來自: 板橋‧府中

文章diablo » 2010 10月 04 (週一) 11:41 pm

:shock: + :D
有努力畫完一張圖,是好的開始
沒錯 我是大天使
diablo

文章: 7
註冊時間: 2007 12月 10 (週一) 12:14 am

努力的畫完一張圖

文章陳明城 » 2010 10月 07 (週四) 11:33 am

diablo 寫::shock: + :D
有努力畫完一張圖,是好的開始


相信ricky100422大是努力的畫完一張圖,但宥於對良好社區的認知,卻無法開展規劃設計的其他可能。

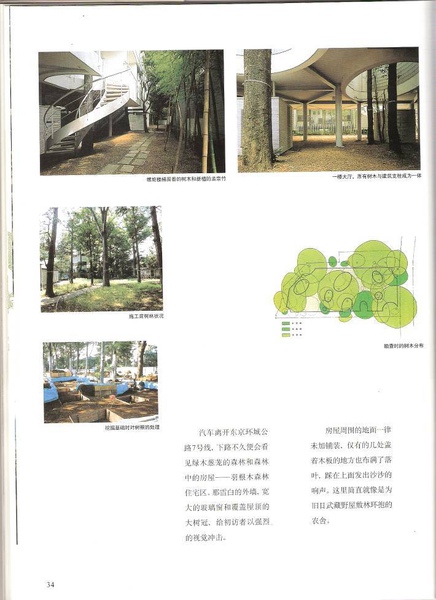

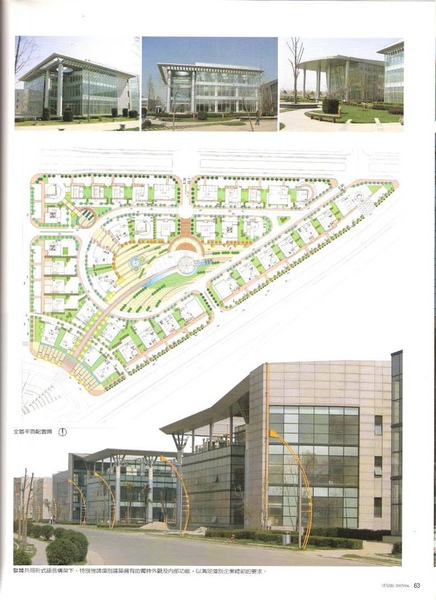

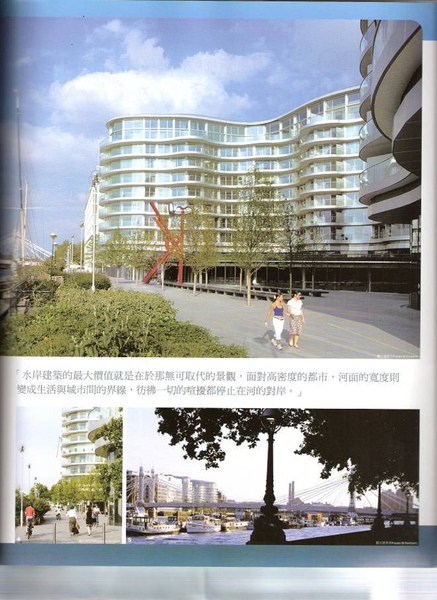

試貼幾張照片,非要ricky100422大直接抄用,而是希望你能讀其質、神,而能幫助你再努力的畫完一張好圖。

圖檔

圖檔

圖檔

圖檔

圖檔

圖檔
頭像
陳明城

文章: 3144
註冊時間: 2009 2月 21 (週六) 8:04 pm
來自: 板橋‧府中

文章ricky100422 » 2010 10月 08 (週五) 12:34 am

謝謝陳老師的指導,我會好好的研究一下那些照片所呈現的意涵,或許不是短期內,但我會試著重繪一張,第一次真正準備考試,我知道我的圖面離及格還有還差一大截,而我畫的也都很保守,我會試著去改變,有機會再到台南班來讓你指導一下,再一次謝謝陳老師的圖片。
ricky100422

文章: 7
註冊時間: 2010 9月 11 (週六) 8:23 pm
來自: 台灣高雄
